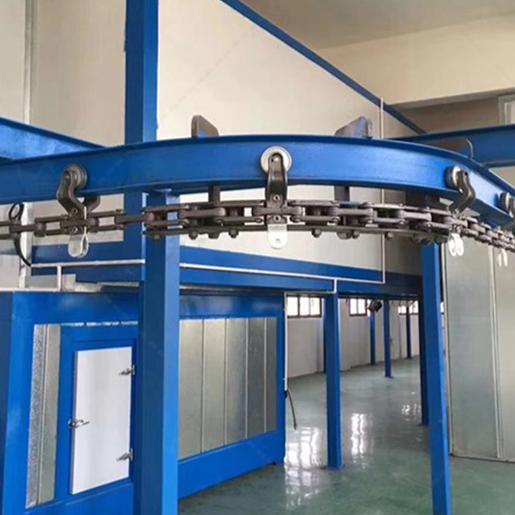

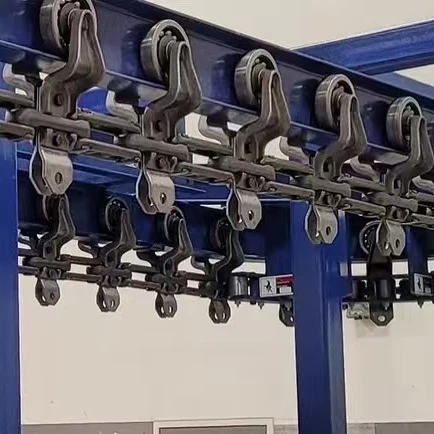

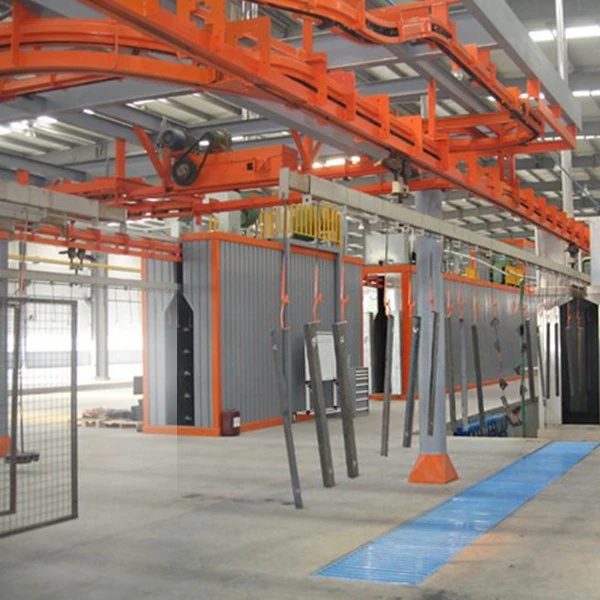

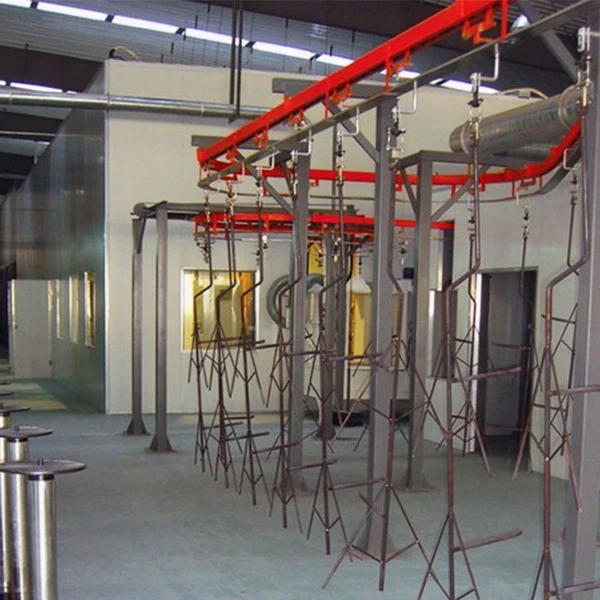

Trasportatori sospesi per carichi pesanti

Il dispositivo adotta una struttura di trasmissione del riduttore a girandola cicloidale accoppiata direttamente, che ha un'elevata efficienza di trasmissione e un movimento affidabile. Il telaio dell'unità è diviso in telai interni ed esterni. Quando si verificano situazioni impreviste come un sovraccarico di resistenza, il telaio interno si sposta rispetto al telaio esterno e l'interruttore di corsa funziona come protezione elettrica. Il dispositivo di trasmissione dovrebbe essere disposto in alto sulla linea con maggiore tensione, e dovrebbe essere considerata anche la comodità di sospensione e manutenzione.

Il dispositivo utilizza una trasmissione a cinghia riduttore planetario. La ruota motrice standard ha 10 denti. Per esigenze particolari, è possibile fornire una 13-ruota motrice dentata con la premessa di garantire la resistenza del riduttore. Intervallo di velocità: 0,5 - 10m/min per un trasporto in linea fluido e stabile. La velocità lineare consigliata entro il volume di trasporto consentito è di 2 - 6 m/min per la durata di servizio. Considerando i possibili danni dovuti a incidenti da sovraccarico, è dotato di una spilla da balia. Una volta sovraccaricato, il perno si spegne immediatamente per proteggere l'unità.

Il dispositivo di tensionamento garantisce la tensione della catena, compensa gli errori di installazione e l'allungamento della catena dovuti a tensione, usura e differenze di temperatura. Assicura la tensione iniziale nel punto di avvolgimento del dispositivo di trascinamento ed elimina i dispositivi negativi su tutta la linea. Per XT80, XT100 e altri, il tenditore deve essere posizionato in un punto con tensione minore, solitamente in una posizione più bassa vicino alla parte posteriore del dispositivo di trasmissione. Non dovrebbe esserci una pendenza discendente di carico grande vicino al tenditore.

Il dispositivo di rotazione è un dispositivo di reindirizzamento orizzontale che guida la catena e il carrello a girare dolcemente lungo il binario. È installato sulla sezione di binario di rotazione orizzontale della linea. Il dispositivo di rotazione può essere suddiviso in tre strutture: rotazione del pignone, rotazione regolare della ruota e rotazione della fila di rulli.

Viene utilizzato per le svolte orizzontali durante lo spostamento della catena del trasportatore. Il raggio standard va da R305mm a R815mm con un angolo di 180 gradi. Può essere tagliato a qualsiasi misura in base alle condizioni del sito di installazione. Anche le curve orizzontali possono essere personalizzate e lavorate secondo le esigenze del cliente.

Viene utilizzato nei punti ascendenti e discendenti della catena di trasporto. Può essere tagliato con qualsiasi angolazione in base alle condizioni del sito di installazione, ma l'angolo non deve essere superiore a 45 gradi. Bisogna però considerare anche l'influenza della distanza tra i due crocette collegati ai punti di salita e di discesa.

Quando la pista di corsa attraversa sezioni ad alta temperatura come la cottura, è necessario aggiungere giunti di dilatazione termica su entrambe le estremità della sezione ad alta temperatura. Un'estremità del giunto di dilatazione termica deve essere saldata al binario e l'altra estremità deve essere un manicotto scorrevole con l'altro binario. Mantenere uno spazio adeguato tra i due binari per compensare la deformazione termica.
